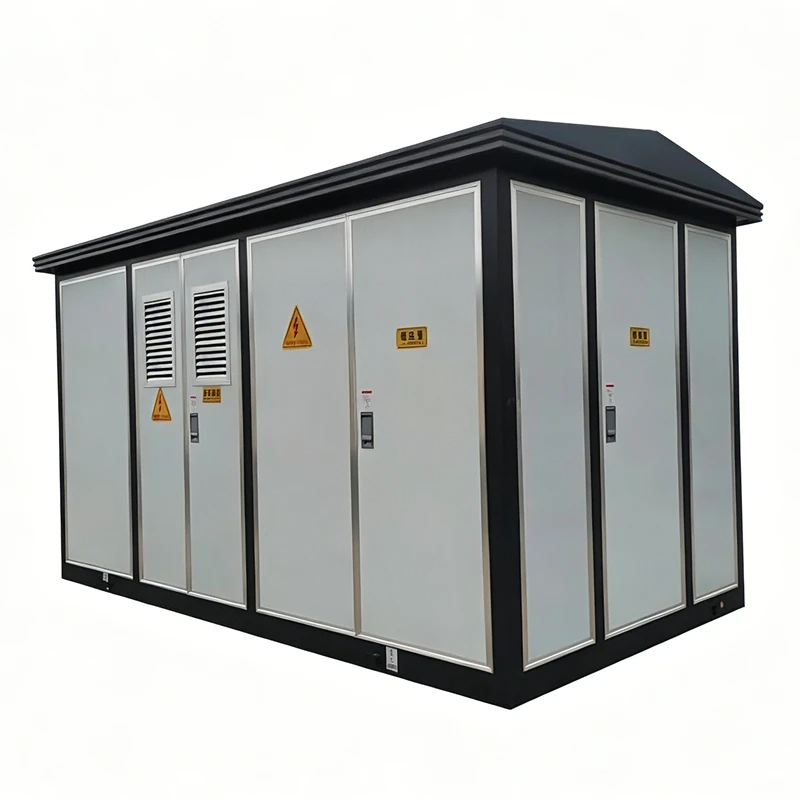

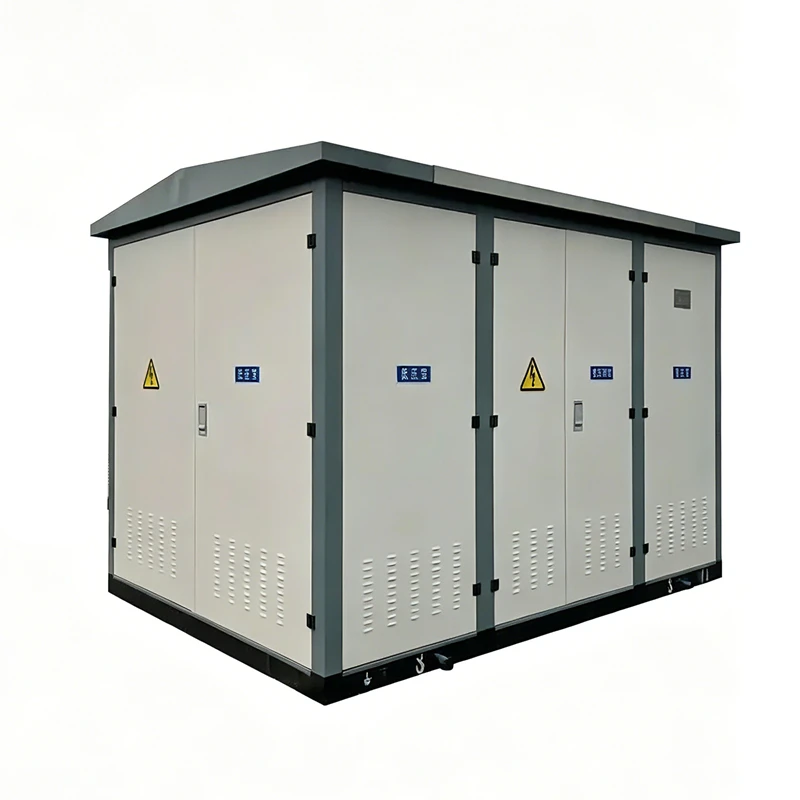

Subestación de caja prefabricada de TIPO EUROPEO

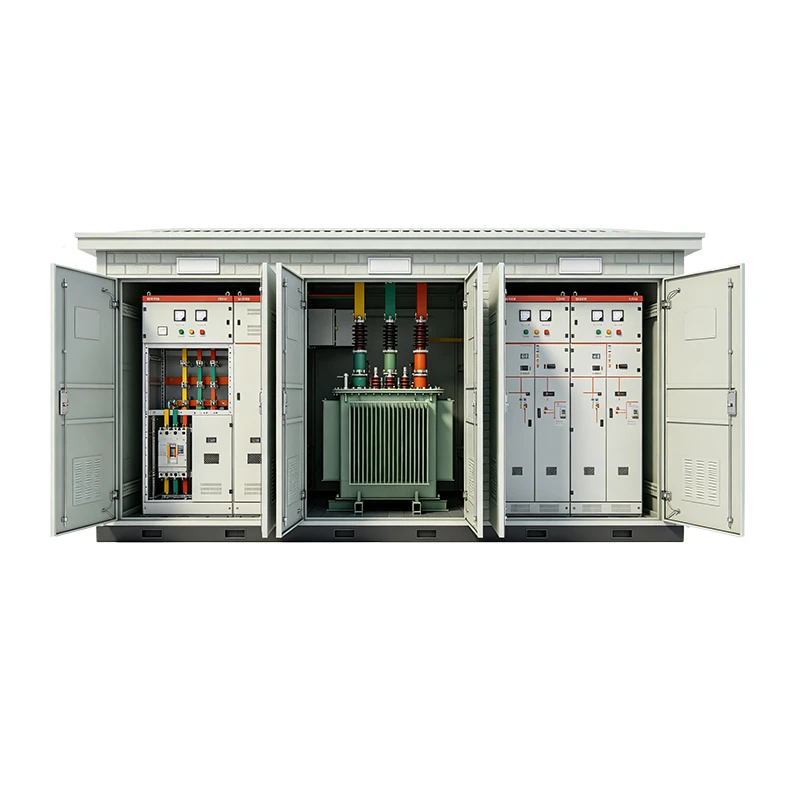

Una ‌subestación tipo caja‌ (también llamada comúnmente ‌subestación prefabricada‌, ‌subestación compacta‌ o, en alguna literatura técnica, ‌subestación de cubículo‌) es una unidad de distribución de energía compacta ensamblada en fábrica que integra aparamenta de alto voltaje, un transformador de distribución y equipo de distribución de bajo voltaje en un solo gabinete de acero resistente a la intemperie. En lugar de construir una sala de distribución tradicional de ladrillo y mortero, toda la subestación se preinstala y prueba en una fábrica, luego se transporta al sitio y se coloca sobre una base simple, razón por la cual a veces se la denomina subestación prefabricada o en contenedores.

Consulta ahora Siguiente producto

Especificaciones técnicas

modelo	Capacidad (kVA)	voltaje	Grado	Dimensiones (largo x ancho x alto) mm
YBM-30	30	10KV-0,4KV	IP33/IP54	2200 × 1500 × 2300
YBM-50	50			2200 × 1500 × 2300
YBM-80	80			2500 × 1600 × 2400
YBM-100	100			2500 × 1600 × 2400
YBM-160	160			2800 × 1800 × 2500
YBM-200	200			2800 × 1800 × 2500
YBM-250	250			3000 × 2000 × 2600
YBM-315	315			3000 × 2000 × 2600
YBM-400	400			3200 × 2200 × 2700
YBM-500	500			3200 × 2200 × 2700
YBM-630	630			3500 × 2500 × 2800
YBM-800	800			3500 × 2500 × 2800
YBM-1000	1000			3800 × 2800 × 3000

Ventajas del producto

Compacto y que ahorra espacio

Tamaño reducido con diseño integrado, que ahorra más del 60 % de espacio en comparación con las subestaciones tradicionales, ideal para sitios urbanos y de área limitada.

Instalación y entrega rápidas

Totalmente prefabricado y probado en fábrica, solo requiere una conexión simple en el sitio, lo que reduce el tiempo de construcción en un 70%.

Alta seguridad y confiabilidad

Grado de protección IP54/IP65, con protección integrada contra rayos, sobrecargas y cortocircuitos, lo que garantiza un funcionamiento estable en condiciones adversas.

Proceso de producción

Nuestra subestación de caja prefabricada de tipo europeo adopta un proceso de producción estandarizado, modular e integrado, siguiendo estrictamente IEC 62271 y los estándares internacionales de la industria europea. subestaciones.

Toda la máquina está preensamblada y predepurada, lo que permite su elevación en el sitio y su uso inmediato, lo que ahorra en gran medida el ciclo de construcción e instalación en el sitio.

Procesamiento de precisión de chapa metálica

Multicapa Anticorrosión y tratamiento de superficies

Coincidencia y ensamblaje de componentes eléctricos principales

Optimización de la estructura de sellado y disipación de calor

Depuración y acabado integrales

Proceso de prueba

Todas las subestaciones de caja prefabricadas de tipo europeo se someten a pruebas de fábrica 100% completas de acuerdo con los estándares internacionales, que cubren el rendimiento estructural, el rendimiento eléctrico, la protección de la seguridad y la adaptabilidad ambiental.

Inspección de entrada de materia prima

Prueba de rendimiento de la estructura de la caja

Prueba completa de rendimiento eléctrico

Temperatura Prueba de elevación y disipación de calor

Prueba de simulación de vibración y transporte

Inspección completa final de fábrica

Preguntas frecuentes

Q: ¿Cuáles son los escenarios aplicables a una subestación de caja prefabricada de tipo europeo?

Es ampliamente utilizado para la distribución de energía al aire libre en comunidades residenciales, proyectos municipales urbanos, parques industriales, ingeniería de carreteras, centrales eléctricas fotovoltaicas, proyectos de apoyo a la energía eólica y plazas comerciales. Es el principal equipo integrado de distribución de energía para proyectos de ingeniería al aire libre europeos y globales.

Q: ¿Qué estándares internacionales cumple su subestación de caja?

Nuestras subestaciones de caja de tipo europeo cumplen totalmente con las normas internacionales IEC 62271, IEC 60076 y las especificaciones de la red eléctrica local europea. Todos los productos cumplen con los estándares de inspección de exportación y pueden pasar la aceptación del proyecto y el despacho de aduanas sin problemas.

Q: ¿Qué grado de protección y rendimiento anticorrosión tiene el equipo?

El grado de protección estándar es IP33D y el IP54 es opcional. El cuerpo de la caja adopta un proceso anticorrosión de pulverización electrostática multicapa, que es resistente al agua, al polvo, a los rayos ultravioleta y a la sal. La vida útil al aire libre puede alcanzar más de 20 años.

Q: ¿Es el ¿Equipo preinstalado y predepurado? ¿Qué tal el ciclo de instalación in situ?

Todas las subestaciones tipo caja están completamente preensambladas y predepuradas eléctricamente en fábrica. La construcción en el sitio solo necesita la fijación de los cimientos y la conexión de cables, lo que puede completar la transmisión de energía en 1 o 2 días, ahorrando mucho tiempo de construcción en el sitio y costos de mano de obra en comparación con las subestaciones tradicionales.

Q: ¿Pueden admitir capacidad, voltaje y configuración interna personalizados?

Sí. Admitimos la personalización completa de la capacidad nominal, la relación de voltaje, la configuración de alto y bajo voltaje, el modo de protección, el tamaño y el color de la caja. Se puede adaptar según los planos del proyecto del cliente y los estándares de red locales para satisfacer necesidades de ingeniería personalizadas.

Q: ¿El producto se adapta a altas temperaturas, alta humedad y entornos costeros hostiles?

Absolutamente. Estructura de disipación de calor optimizada y diseño completamente sellado a prueba de agua y humedad, combinado con una configuración de aislamiento y resistencia a la humedad de alto grado TQ2. Puede funcionar de forma estable en entornos de alta temperatura, alta humedad, lluvia y niebla salina costera, con una gran adaptabilidad ambiental.

Q: ¿Tiene experiencia en exportación y suministro de proyectos en Europa, el sudeste asiático y otras regiones?

Tenemos una rica experiencia en exportación de subestaciones de caja a muchos países asiáticos, europeos y africanos. Estamos familiarizados con los estándares de redes locales, los requisitos de aceptación de proyectos y los procedimientos de despacho de aduanas de exportación, y podemos proporcionar orientación técnica remota profesional y documentos completos de respaldo del proyecto.

Q: ¿Cuál es la garantía del producto y el servicio posventa?

Ofrecemos 2 años de garantía gratuita y soporte técnico profesional de por vida. En caso de problemas de calidad del producto durante el período de garantía, ofrecemos reemplazo y mantenimiento gratuitos. Brindamos servicio posventa en línea las 24 horas para resolver los problemas de operación y mantenimiento del cliente de manera oportuna.
