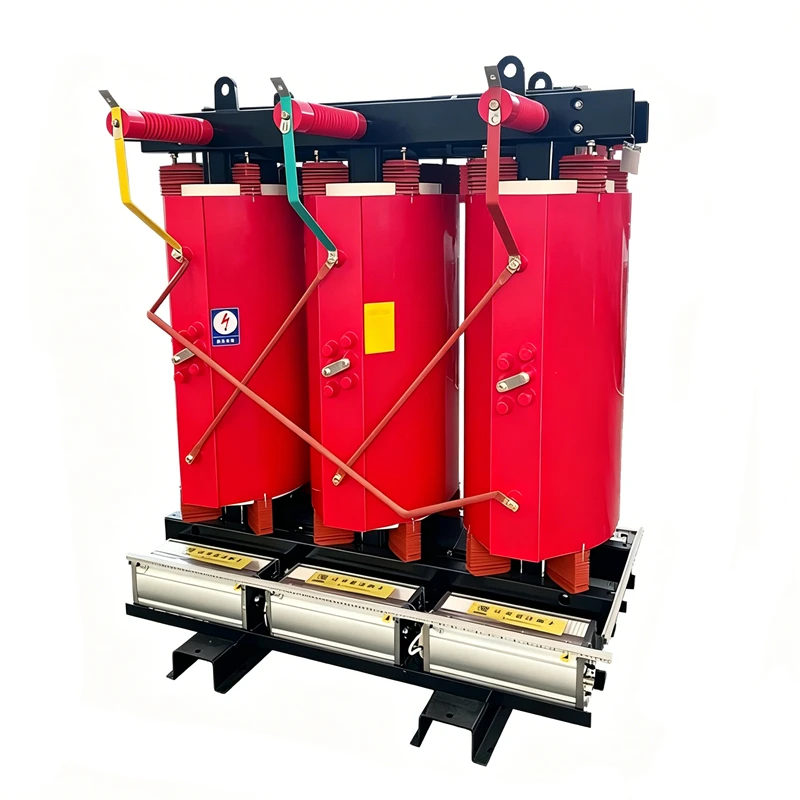

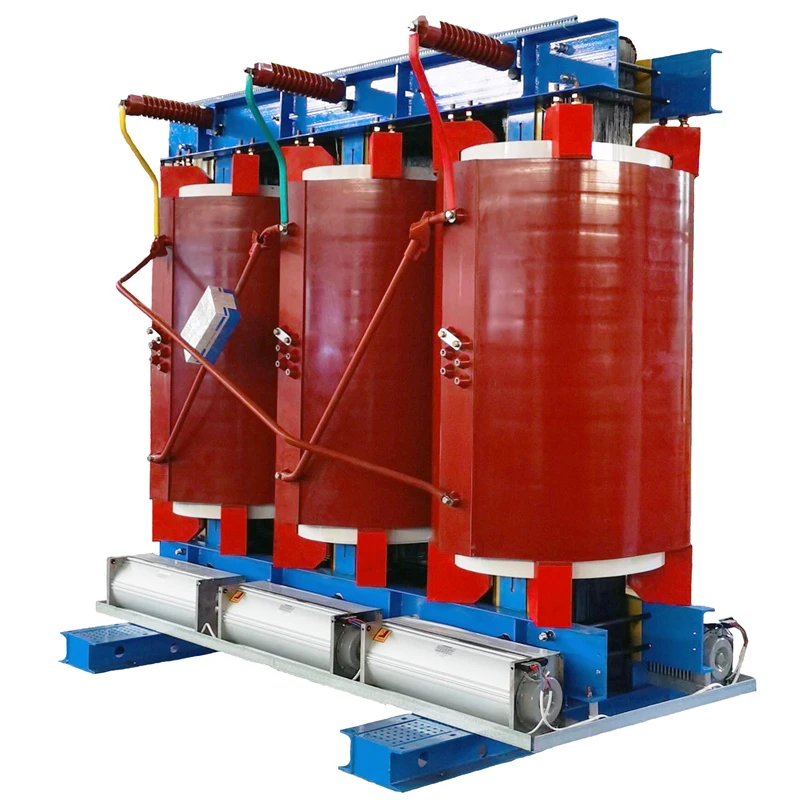

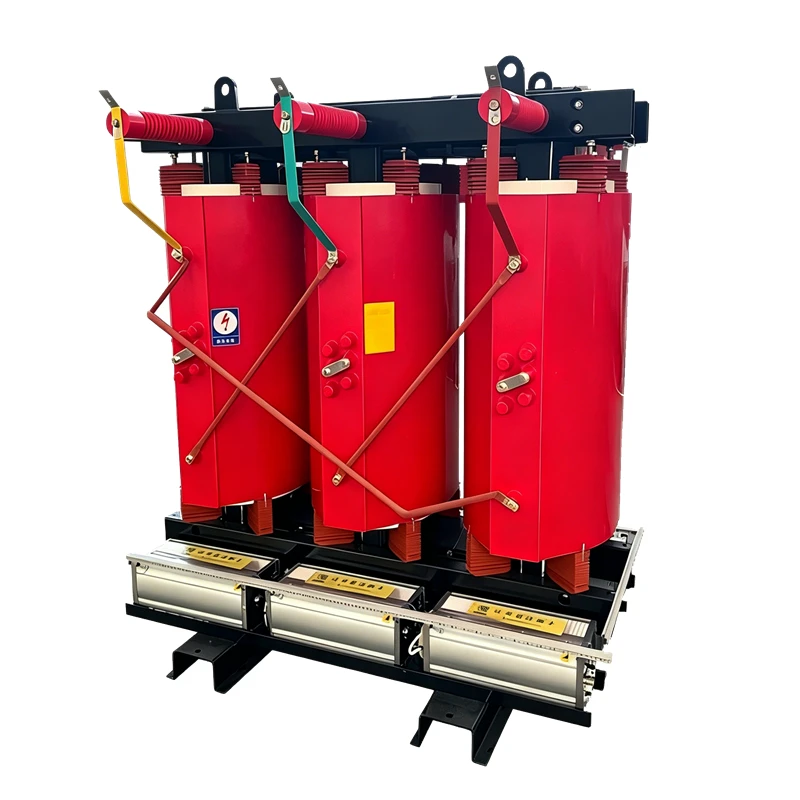

Transformador seco de 10 KV a 400 V trifásico estándar IEC/IEEE Personalizable

El transformador seco trifásico de 10 KV a 400 V es una solución de distribución de energía de resina fundida de alto rendimiento diseñada para entornos modernos de suministro de energía seguros. A diferencia de los transformadores tradicionales llenos de aceite, este transformador de tipo seco adopta tecnología de fundición de resina epoxi completamente encapsulada, presentando un rendimiento a prueba de fuego, a prueba de explosiones, libre de contaminación y sin mantenimiento. Es el equipo de transformación de energía más popular para proyectos de suministro de energía en interiores, comerciales, industriales y densamente poblados.

Consulta ahora Siguiente producto

Especificaciones técnicas

A continuación se muestran los datos técnicos estándar de nuestro transformador seco trifásico de 10KV/0,4KV.

Transformador tipo seco	Potencia nominal	HV y BT	Grupo de vectores	Regulación de voltaje	Pérdida sin carga	Pérdida de carga	Impedancia de cortocircuito
SCB10/11 (solo para reemplazo)	30KVA 50KVA 63KVA 80KVA 100kva 125kva 160kva 200kva 250 KVA 315KVA 400KVA 500 KVA 630KVA 800KVA 1000 KVA 1250KVA 1600KVA 2000KVA 2500KVA	6KV 6,3KV 10KV A 400V	Yyn0 Dyn11	±5% o ±2*2.5%	≥150-2880w	≥710-17170	30-630kva:4% 630-2500kva:6-8%
SCB12/13					≤150-2800w	≤710-17170
SCB14					≤130-2450	≤640-15445
SCB18					≤105-2080	≤640-15445
SCB20					10-15% más bajo que SCB18

Parámetro	Especificaciones / Detalles
Tensión nominal	Alto voltaje: 10 kV Bajo voltaje: 400 V (0,4 kV)
Número de fase	3 fases
Frecuencia nominal	50 Hz / 60 Hz (Personalizable)
Rango de capacidad	30 kVA ~ 3000 kVA (Personalizable)
Rango de golpeteo	±5%, ±2×2,5%, +5%/-10% (opcional)
Material aislante	Fundición de resina epoxi de alta pureza
Clase de protección (código IP)	IP20 / IP54 / IP65 (Opcional)
Nivel de eficiencia	Grado 1 / Grado 2 (Alto Ahorro Energético)
Pérdida sin carga	Entre un 15% y un 25% menos que los transformadores tradicionales de tipo seco ordinarios
Aumento de la temperatura de trabajo	≤ 80 K (funcionamiento estable a largo plazo)
Nivel de ruido	≤ 55 dB en funcionamiento nominal (ruido ultrabajo)
Vida útil	Más de 25 años en funcionamiento normal
Estándar de ejecución	IEC 60076, IEEE C57.12, GB/T 1094

Ventajas del producto

Este transformador de resina fundida de tipo seco de 10KV-400V resuelve múltiples puntos débiles de los proyectos de distribución de energía industrial y comercial, con ventajas competitivas obvias en comparación con los productos de transformadores tradicionales:

Incombustible y a prueba de explosiones, seguridad ultraalta

Sin mantenimiento y bajo costo de operación

Súper ahorro de energía y bajas pérdidas

Bajo nivel de ruido y respetuoso con el medio ambiente

Gran adaptabilidad y personalización

Estructura compacta y fácil instalación

Proceso de producción

Adoptamos un proceso de producción estandarizado y refinado para todos los transformadores de tipo seco, controlando estrictamente cada eslabón de producción para garantizar la estabilidad y consistencia del producto, brindando equipos de alta calidad para compradores globales:

Estricto cribado de materias primas

Corte y apilado de núcleos de precisión

Proceso de bobinado de alta precisión

Fundición de resina epoxi al vacío

Curado y moldeado a alta temperatura

Acabado y accesorios Ensamblaje

Proceso de prueba

Para garantizar una calidad confiable del producto, todos nuestros transformadores de tipo seco se someten a pruebas profesionales completas antes de la entrega, cumpliendo con los estándares de prueba internacionales IEC e IEEE:

Inspección de entrada de materia prima

Prueba de resistencia CC del devanado

Prueba de rendimiento del aislamiento

Prueba sin carga y pérdida de carga

Prueba de aumento de temperatura y ruido

Prueba de descarga parcial

Final general Inspección

Preguntas frecuentes

Q: ¿Cuál es la mayor ventaja del transformador de tipo seco en comparación con el transformador sumergido en aceite?

El transformador de tipo seco adopta una estructura completamente sellada de resina epoxi, sin fugas de aceite, sin riesgo de incendio, completamente libre de mantenimiento, más seguro y más ecológico. Es más adecuado para escenarios interiores y densamente poblados, mientras que los transformadores sumergidos en aceite son más adecuados para áreas remotas al aire libre.

Q: ¿Se pueden personalizar parámetros de voltaje de 50 Hz/60 Hz y especiales?

Sí. Admitimos la personalización completa de la frecuencia (50 Hz/60 Hz), el rango de derivación, el grado de protección, la capacidad y la relación de voltaje especial para cumplir con diferentes estándares de red nacionales.

Q: ¿Cuál es el grado de eficiencia energética de sus transformadores de tipo seco?

Nuestros productos admiten alta eficiencia energética de Grado 1 y Grado 2, con menores pérdidas operativas y una vida útil más larga, cumpliendo con los requisitos globales de ahorro de energía y protección ambiental.

Q: ¿Cuál es la duración de la garantía y la vida útil del producto?

Ofrecemos 2 años de garantía gratuita y soporte técnico de por vida. La vida útil normal del transformador puede alcanzar más de 25 años.

Q: ¿Su producto cumple con los estándares internacionales para ¿exportar?

Todos los productos cumplen con los estándares internacionales IEC 60076, IEEE y GB y pueden proporcionar informes de prueba completos y documentos de certificación para respaldar el despacho de aduanas y la licitación de proyectos.

Q: ¿Qué grados de protección están disponibles para seleccionar?

Estándar IP20, opcional IP54 e IP65. Un grado de protección más alto puede prevenir eficazmente la invasión de polvo, lluvia y materias extrañas, adecuado para entornos exteriores hostiles.

Q: ¿Cuál es el plazo de entrega?

Los modelos estándar tardan entre 20 y 30 días laborables. Para pedidos urgentes, podemos organizar una producción prioritaria para acortar el ciclo de entrega.
